晶体化学指南
硫酸镍篇

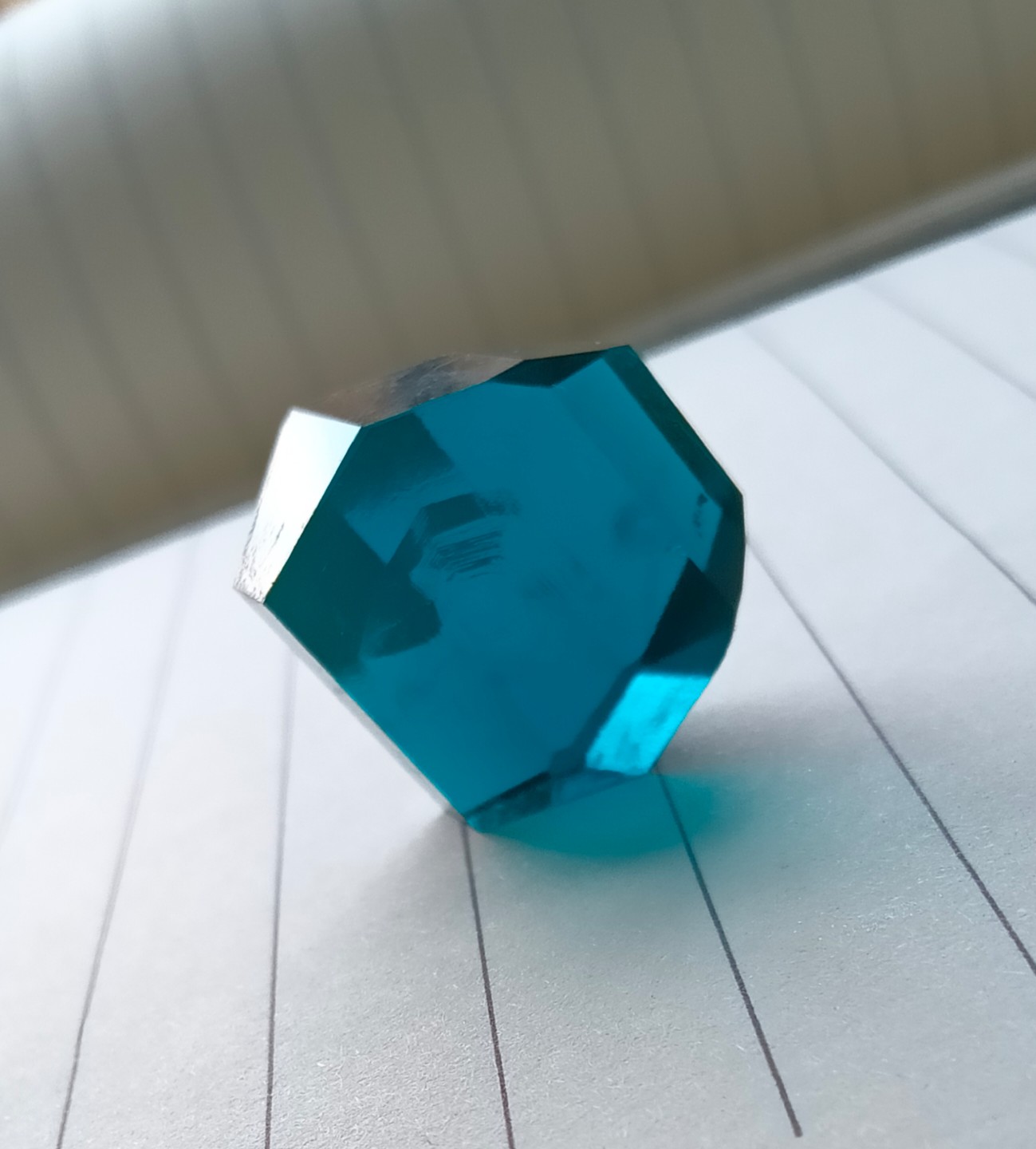

图源：紫色硫酸铜

🎯 预览

项目概览：

难度等级：★★★☆☆ (高级)
培养周期：3-4周
成功率：60%
推荐人群：有经验者

所需材料：

试剂级硫酸镍
玻璃培养皿或烧杯
蒸馏水
过滤材料

一、基础认识

1.1 化学特性

化学式：NiSO₄·6H₂O（六水合物）

外观特征

绿黄色或蓝绿色结晶，具有金属光泽

溶解性

易溶于水，25℃时溶解度达60.83g/100mL，难溶于乙醇、乙醚

晶系

随温度变化呈现不同晶系：单斜晶系、正交晶系

1.2 结构特点

晶体结构随温度变化呈现多样性：

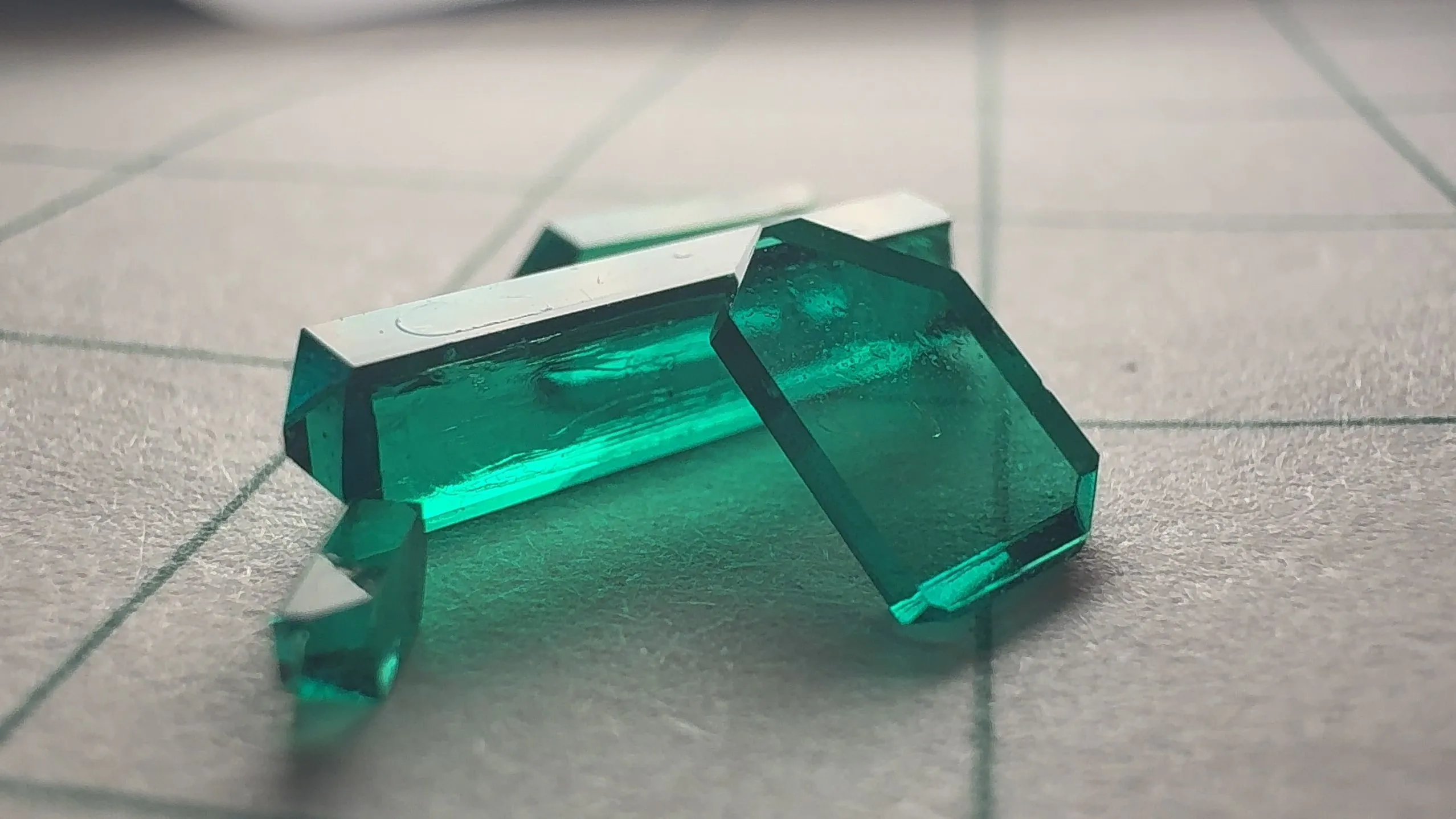

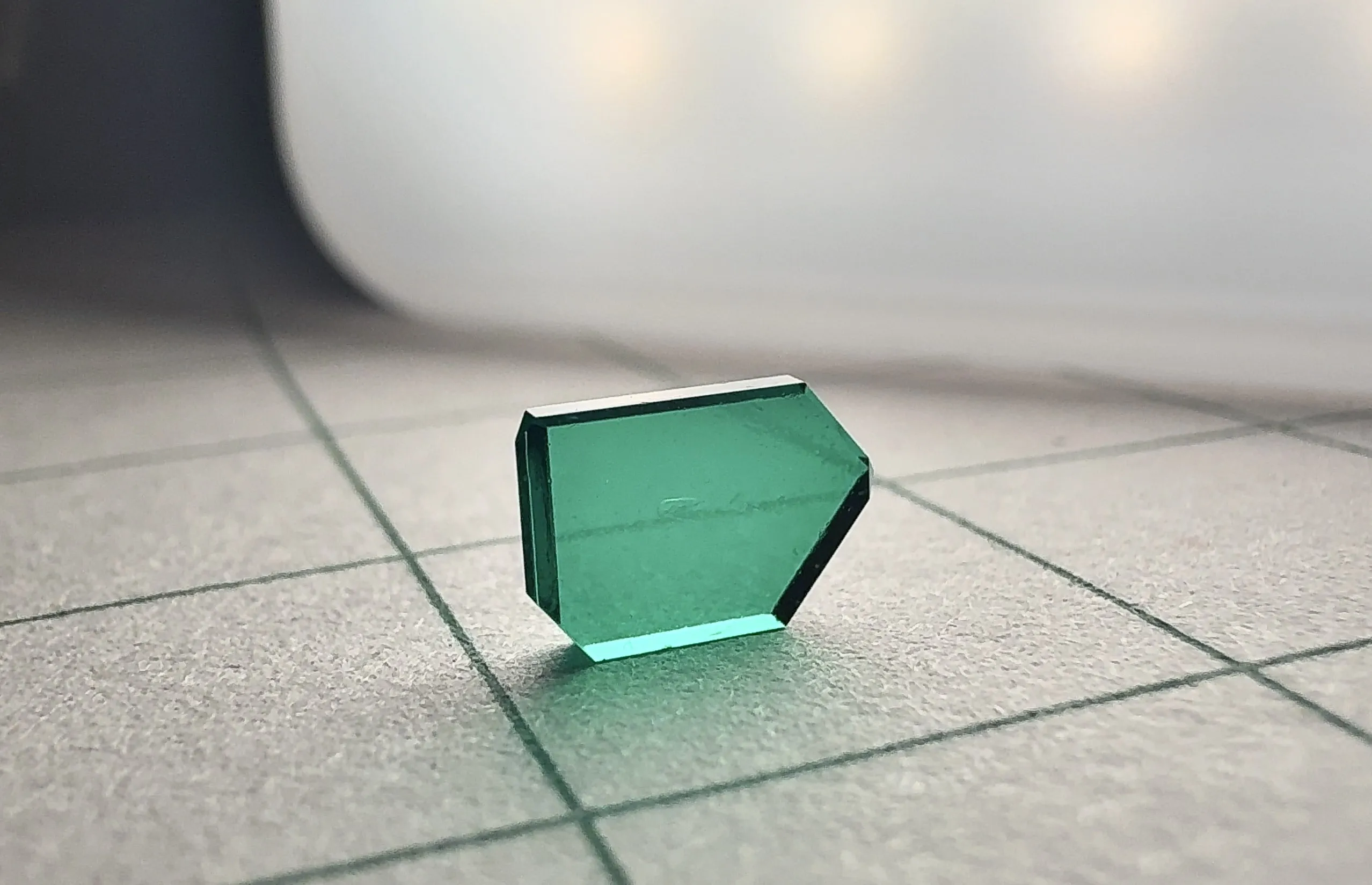

七水合物（<30.7℃）

翡翠绿色单斜晶系

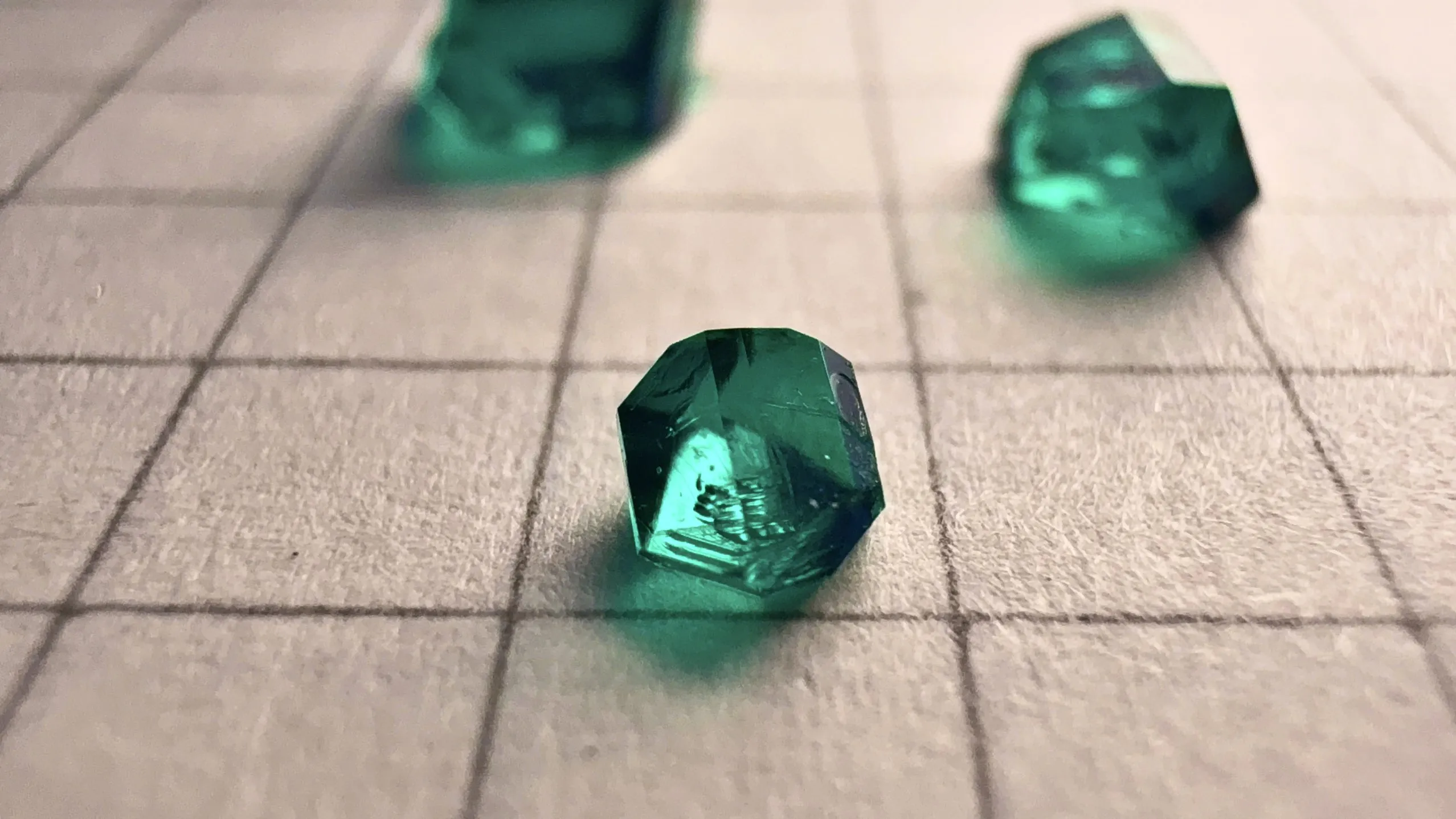

α型六水合物（30.7-53.8℃）

蓝绿色正交晶系

β型六水合物（>53.8℃）

黄绿色单斜晶系

提示：硫酸镍的水合形态对温度极为敏感。请尽量在25℃以上操作，否则产生的产物几乎都是七水合物（NiSO₄·7H₂O），而非更稳定的六水合物。

二、实验与制备

2.1 配制溶液（示例）

目标：配制500ml饱和硫酸镍溶液

计算用量

25℃时，100ml水可溶解约60g硫酸镍，500ml水需约300g

溶解

将晶体加入烧杯，加400mL温水(40-50℃)搅拌至完全溶解

过滤

用滤纸过滤溶液，去除不溶性杂质

2.2 晶体生长

💡 平底结晶法

材料：硫酸镍、培养皿、过滤材料、镊子

配制溶液

配制不饱和溶液：取适量温水，加入硫酸镍搅拌至大部分溶解

由于硫酸镍毒性较强，建议使用不饱和溶液减少操作风险
饱和溶液结晶速度快但容易形成大量小晶体

过滤

用滤纸或眼镜布过滤溶液，确保溶液纯净

静置培养

将溶液缓慢倒入培养皿，覆盖透气防尘材料，静置5-7天

注意事项：
- 严格控制温度在25-30℃范围
- 避免震动和温度剧烈变化
- 放置在通风良好、无直射光的位置

晶体收集

用镊子小心取出晶体，用纸巾轻压吸干表面溶液

操作时务必佩戴手套，避免直接接触

💡 键帽形态晶体培养

特殊形态

硫酸镍可形成类似键盘键帽的特殊晶体形态

培养技巧

通过精确控制蒸发速率和温度梯度，可促进键帽形态形成

键帽形态需要较慢的结晶速度和稳定的环境条件

晶种选择

选择已有键帽形态特征的晶种进行悬挂培养

成品处理建议：
- 用透明指甲油或环氧树脂密封保护
- 放入密封容器单独保存，标注警示标识
详细操作参考晶体保存篇

三、安全与注意事项

3.1 危险性

致癌性

IARC 1类致癌物，确认对人类有致癌性

皮肤接触

引发过敏性皮炎、"镍痒症"，长期接触增加皮肤癌风险

吸入危害

刺激呼吸道，长期吸入增加肺癌风险

误食后果

消化道灼伤，需立即就医

禁止事项

禁止在家庭环境中培养硫酸镍晶体
禁止让未成年人接触硫酸镍
禁止将废液倒入下水道或自然环境
禁止在无防护条件下操作

四、成果展示与质量评估

优质晶体特征

优质晶体：

颜色均匀，呈翠绿色或蓝绿色
晶面平整，棱角分明
透明度适中，具有金属光泽
形态完整，无畸形生长

问题晶体：

颜色不均匀 - 杂质或温度波动
表面粗糙 - 结晶速度过快
多晶粘连 - 溶液过饱和
形态畸形 - 震动或温度不稳定

晶体颜色变化

硫酸镍晶体颜色随水合程度和温度变化：

七水合物（低温）：翡翠绿色
六水合物（中温）：蓝绿色
六水合物（高温）：黄绿色

五、问题诊断与解决

常见问题排查

问题一：晶体生长缓慢

可能原因：温度过低、溶液浓度不足、蒸发过慢
解决方案：提高环境温度至25-30℃，增加溶液浓度，适当增加通风加速蒸发

问题二：晶体颜色异常

可能原因：温度控制不当、杂质污染、氧化
解决方案：严格控制培养温度，使用高纯度试剂，避免溶液接触金属

问题三：无法形成键帽形态

可能原因：结晶速度过快、温度波动、溶液纯度不够
解决方案：降低溶液浓度，稳定环境温度，使用重结晶纯化原料

六、工业与科技应用

表面处理

电镀工业核心原料，用于金属防腐和装饰镀层

能源领域

镍氢/镍镉电池正极材料前驱体

纺织印染

媒染剂提升染料结合牢度，特别是黑色染料

化学试剂

制备其他镍盐的原料，催化剂载体

七、特殊培养技巧

7.1 键帽晶体培养

形态特征

硫酸镍可形成类似机械键盘键帽的独特晶体形态

培养条件

需要精确控制的生长环境：

温度：稳定在28-32℃范围
浓度：使用75-80%饱和度的溶液
蒸发速率：每天约1-2mm液面下降
防震：绝对避免任何震动干扰
